1543513S
Kostenloser Versand ab 49€
Weltweiter Versand
Bestellnummer: 1543513S

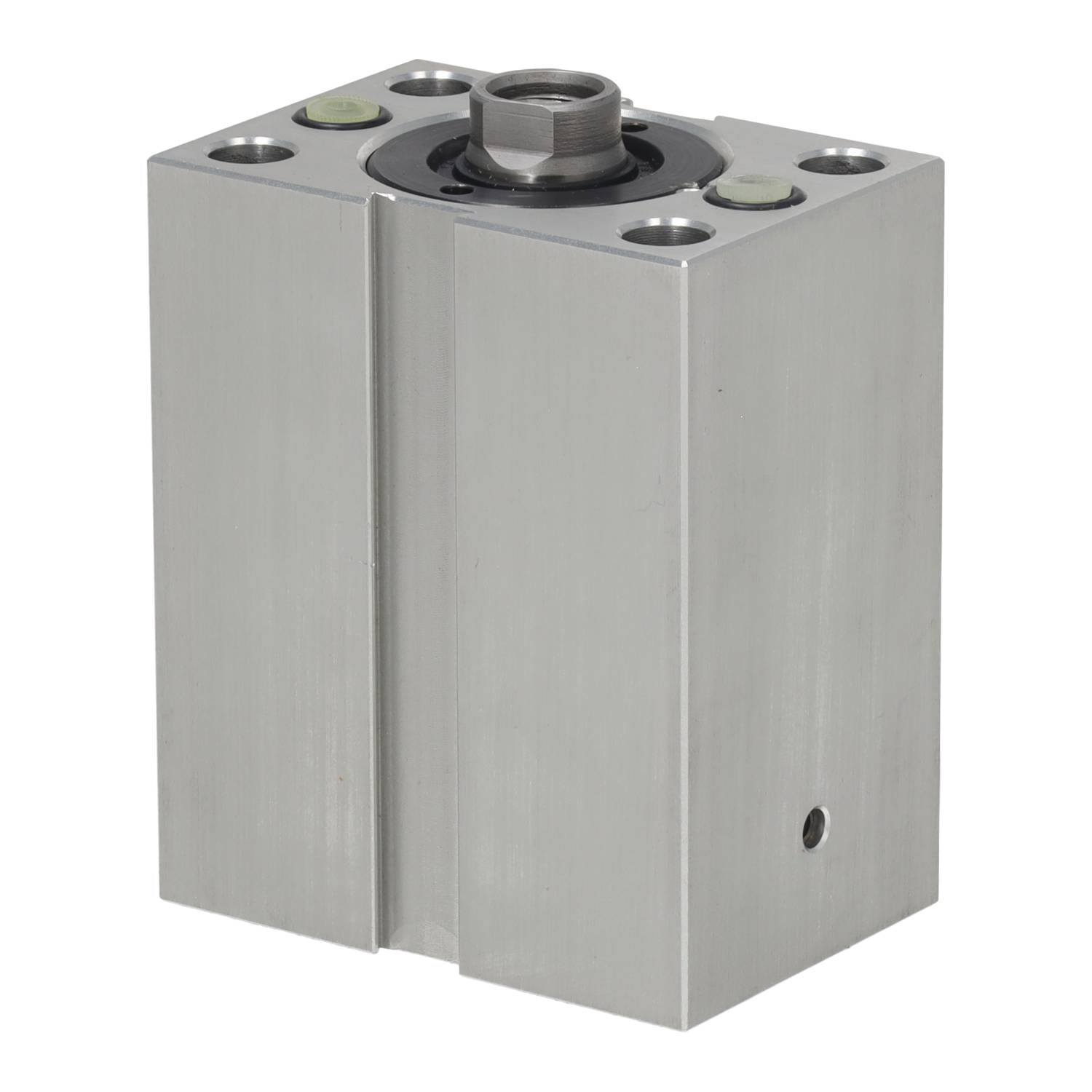

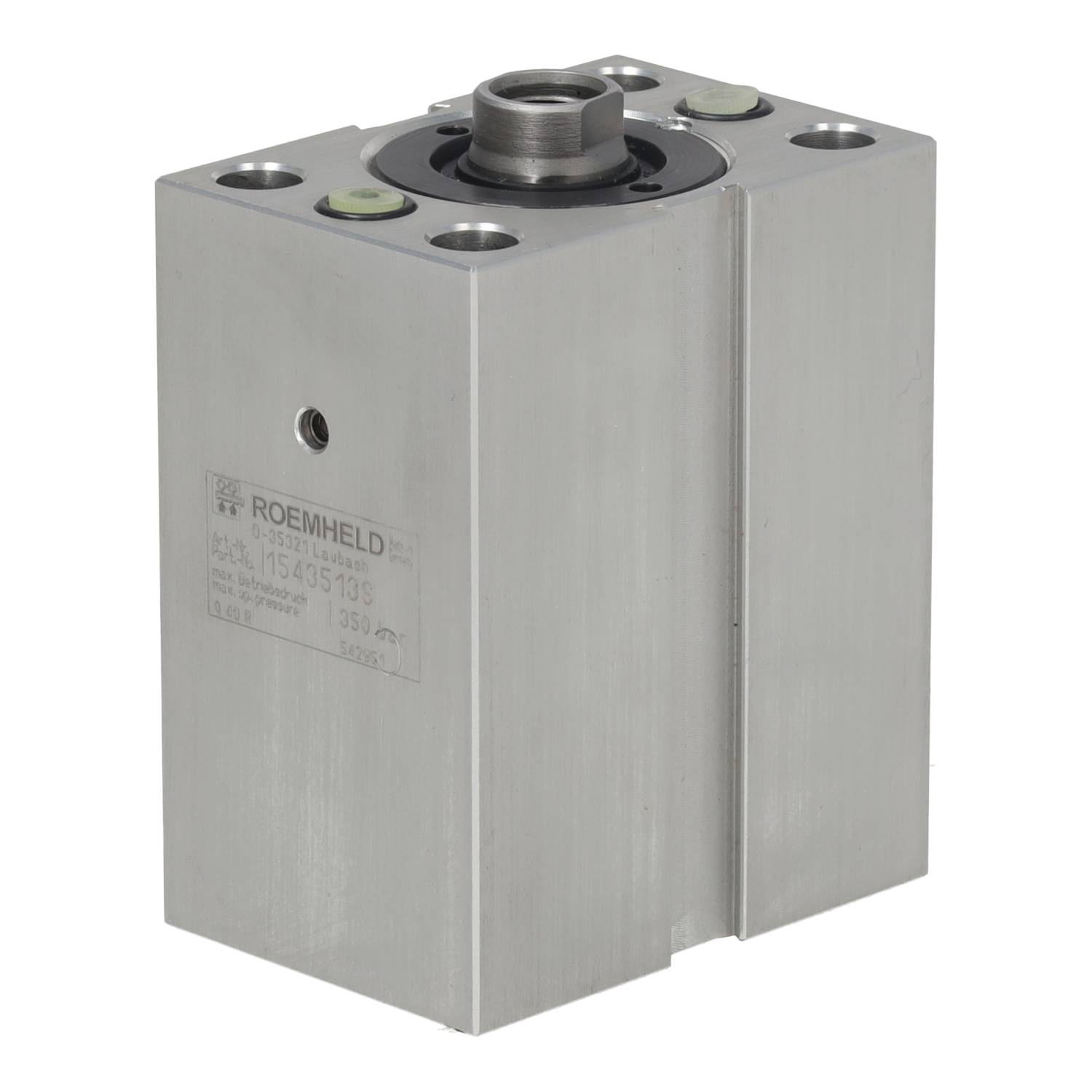

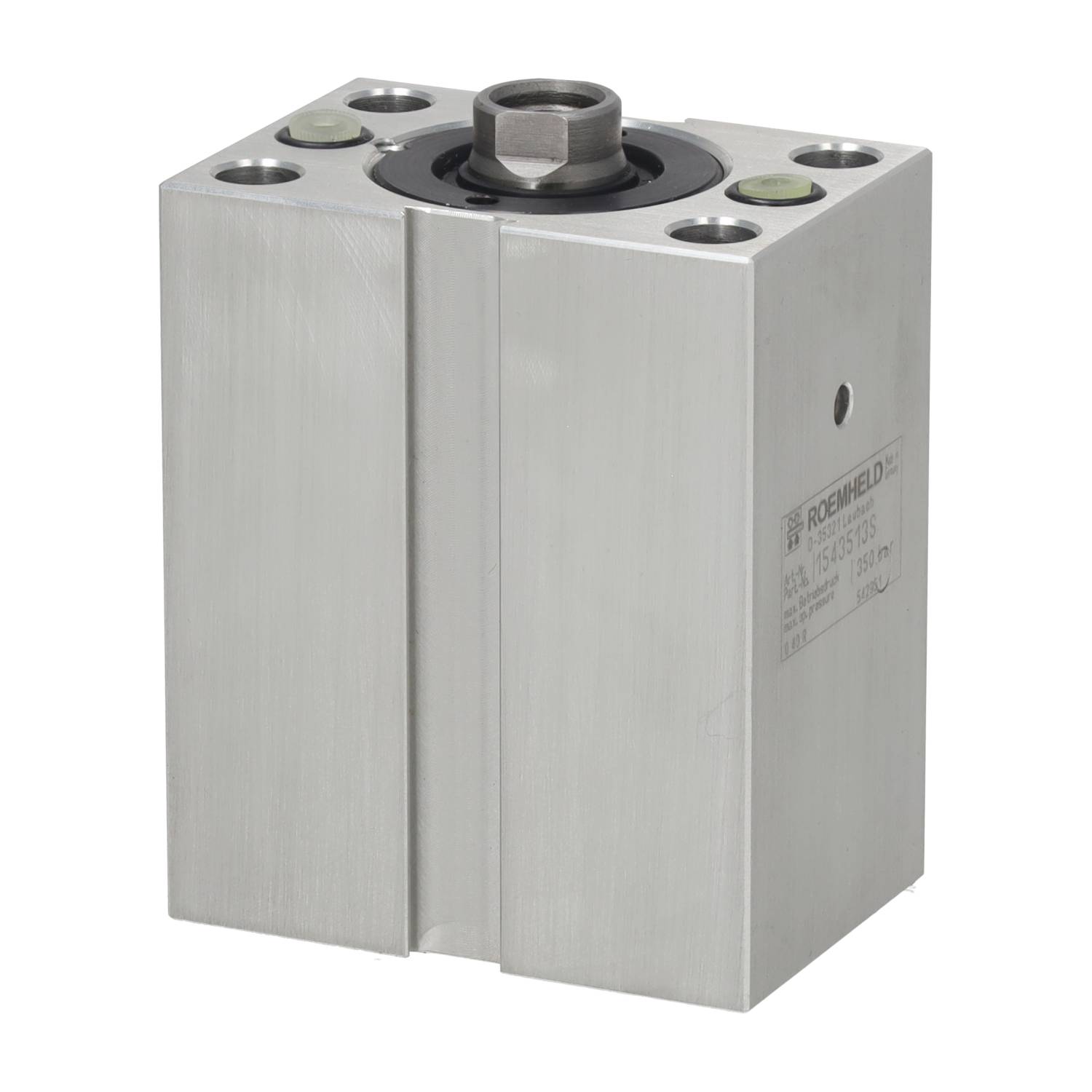

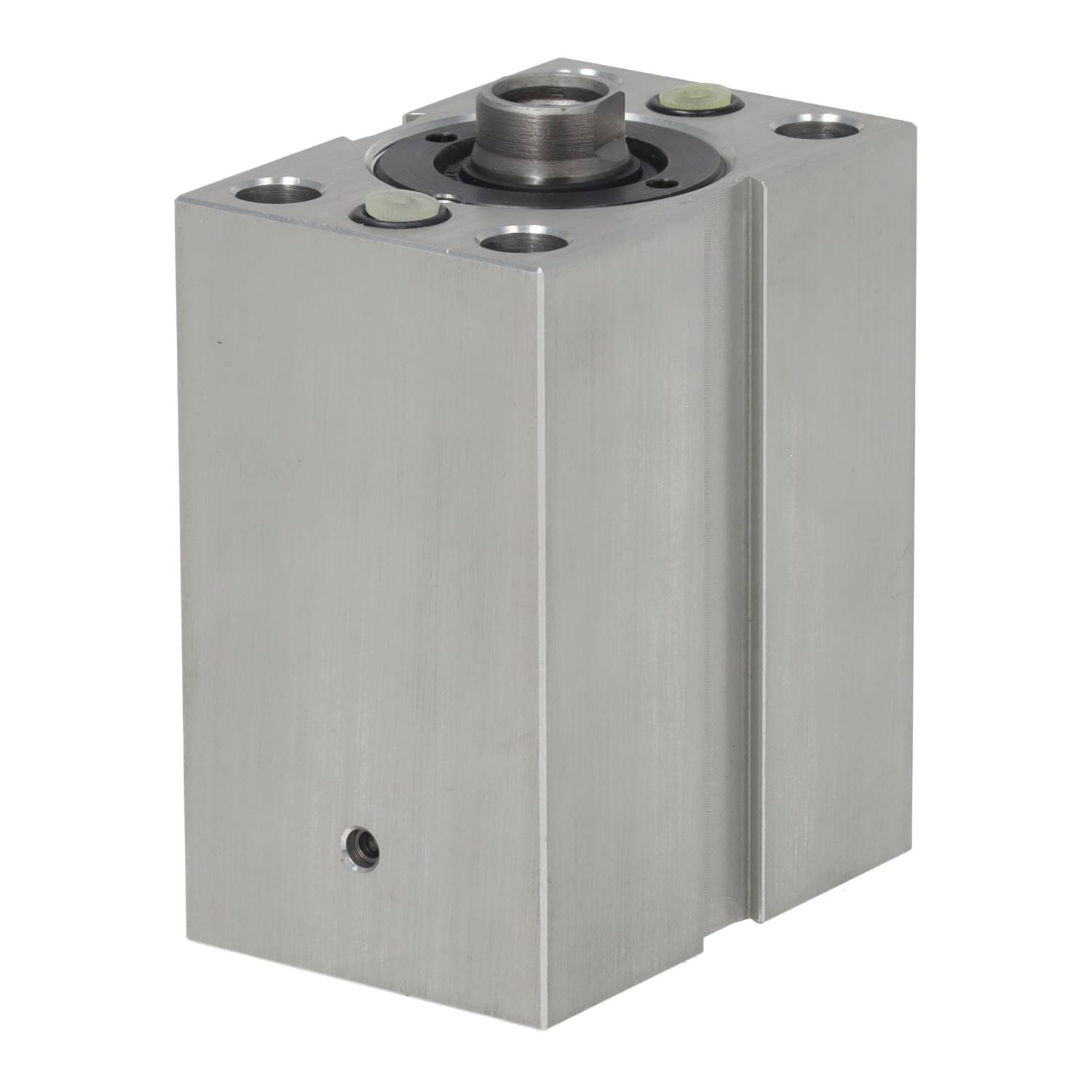

Baureihe / Typ: 1543 – Blockzylinder mit Alugehäuse
Kolben-Ø: 25 mm
Kolbenstangen-Ø: 16 mm
Hub: 20 mm (± 0,7 mm)
Gesamtlänge l: 85 mm (± 0,8 mm)
Betriebsdruck max.: 350 bar
Zylindertyp: Doppelt wirkend
Werkstoff Gehäuse: Hochfeste Aluminiumlegierung
Werkstoff Kolben: Einsatzstahl, gehärtet und geschliffen
Dichtungen: NBR
Masse: ca. 0,68 kg
Wirksame Kolbenfläche – Vorlauf: 4,91 cm²
Wirksame Kolbenfläche – Rücklauf: 2,90 cm²
Druckkraft bei 100 bar: 4,91 kN
Druckkraft bei 350 bar: 17,1 kN
Zugkraft bei 350 bar: 10,1 kN
Hydraulischer Anschluss: G 1/4 (Rohrgewinde)
Kühlung: Eigenkühlung / wartungsfrei
Sensorik: Magnetsensoren in Schwalbenschwanznuten, bis 100 °C
Montageart: Flansch auf Stangenseite (Ausführung S)
Befestigung: Senkungen für Zylinderschrauben DIN 912
Zulässige Kolbengeschwindigkeit: max. 0,25 m/s
Zulässige Betriebstemperatur (mit Sensor): –25 °C … +100 °C
