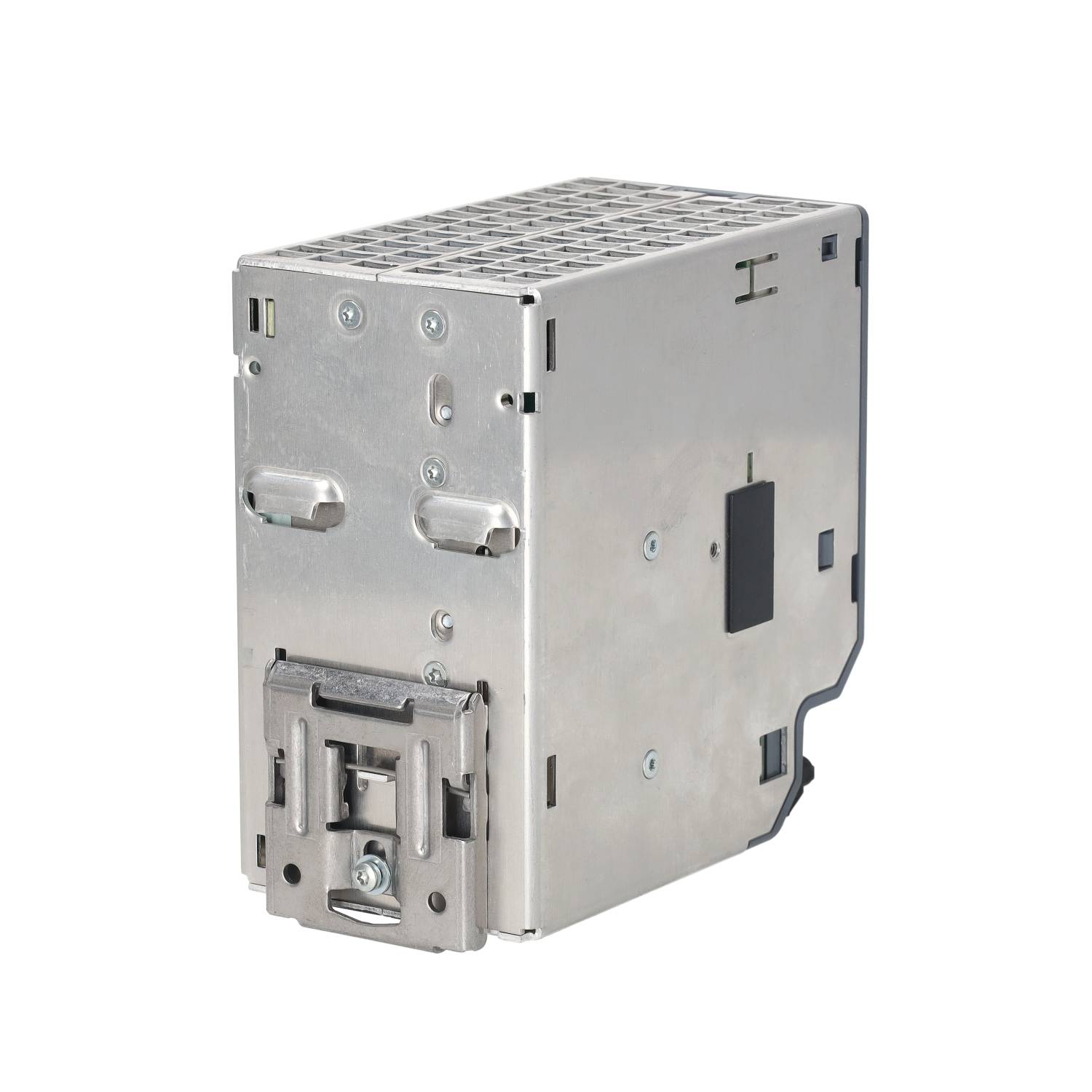

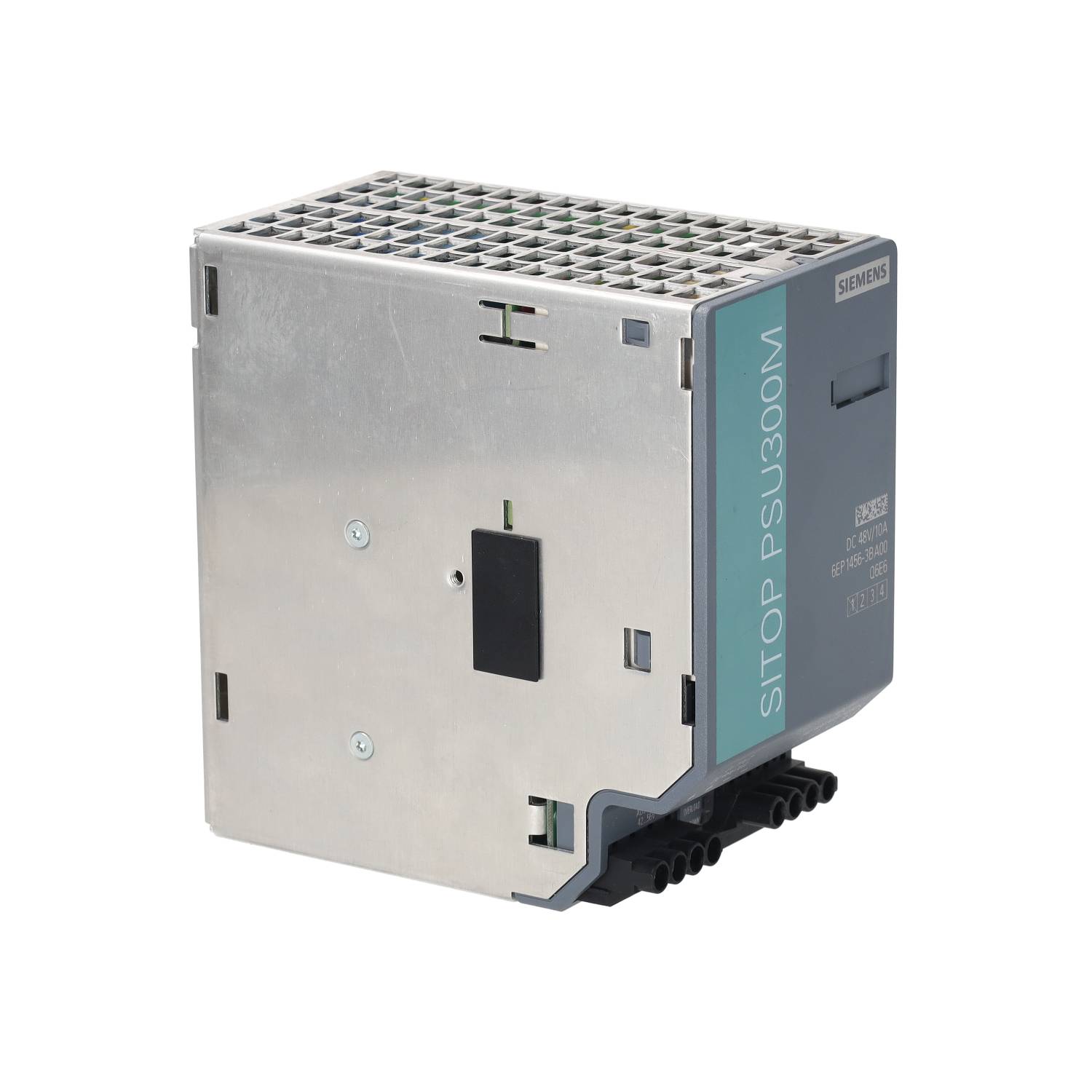

6EP1456-3BA00
Kostenloser Versand ab 49€
Weltweiter Versand

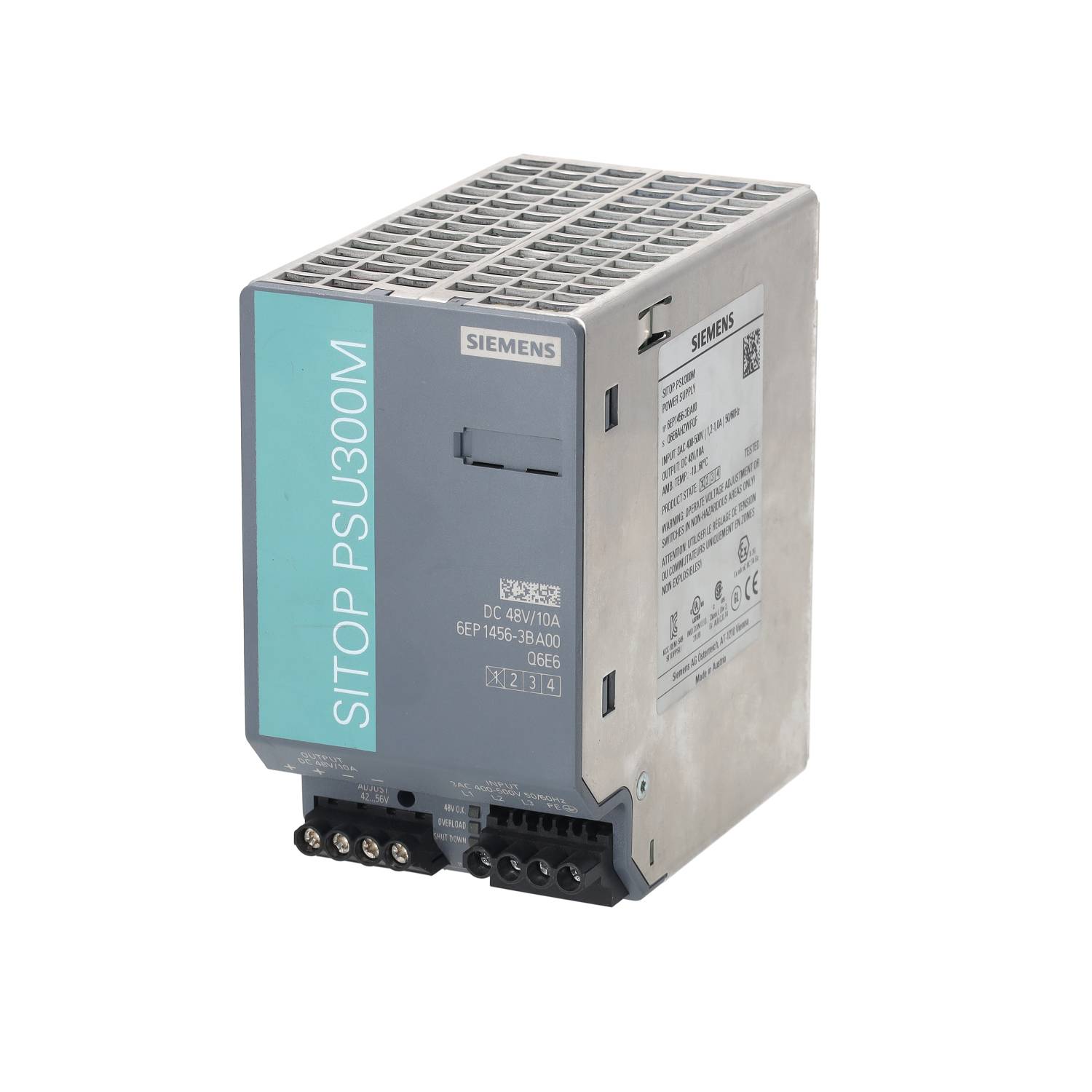

SITOP PSU300M 48V/10A Geregelte Stromversorgung Eingang: 3 AC 400-500 V Ausgang: DC 48 V/10 A
| Eingang | ||
| Eingang | 3-phasig AC | |
| Spannungsnennwert Ue Nenn | 400 ... 500 V | |
| Spannungsbereich AC | 320 ... 575 V | |
| Weitbereichseingang | Ja | |
| Überspannungsfestigkeit | 2,3 x Ue Nenn, 1,3 ms | |
| Netzausfallüberbrückung | bei Ue = 400 V | |
| Netzausfallüberbrückung bei Ia Nenn, min. | 15 ms; bei Ue = 400 V | |
| Netzfrequenznennwert 1 | 50 Hz | |
| Netzfrequenznennwert 2 | 60 Hz | |
| Netzfrequenzbereich | 47 ... 63 Hz | |
| Eingangsstrom | ||
| ● bei Nennwert der Eingangsspannung 400 V | 1,2 A | |
| ● bei Nennwert der Eingangsspannung 500 V | 1 A | |
| Einschaltstrombegrenzung (+ 25 °C), max. | 18 A | |
| I²t, max. | 0,8 A²·s | |
| Eingebaute Eingangssicherung | keine | |
| Absicherung in der Netzzuleitung (IEC 898) | erforderlich: 3-polig gekoppelter LS-Schalter 6 ... 16 A Charakteristik C oder Leistungsschalter 3RV2011-1DA10 (Einstellung 3 A) oder 3RV2711-1DD10 (UL 489) | |
| Ausgang | ||
| Ausgang | geregelte, potentialfreie Gleichspannung | |
| Spannungsnennwert Ua Nenn DC | 48 V | |
| Gesamttoleranz, statisch ± | 3 % | |
| statische Netzausregelung, ca. | 0,1 % | |
| statische Lastausregelung, ca. | 0,2 % | |
| Restwelligkeit Spitze-Spitze, max. | 100 mV | |
| Spikes Spitze-Spitze, max. (Bandbreite ca. 20 MHz) | 200 mV | |
| Einstellbereich | 42 ... 56 V | |
| Produktfunktion Ausgangsspannung ist einstellbar | Ja | |
| Einstellung der Ausgangsspannung | über Potentiometer; max. 480 W | |
| Betriebsanzeige | LED grün für 48 V O.K. | |
| Signalisierung | Relaiskontakt (Schließer, Kontaktbelastbarkeit DC 60 V/0,3 A) für 48 V O.K. | |
| Ein-/Ausschaltverhalten | kein Überschwingen von Ua (Soft-Start) | |
| Anlaufverzögerung, max. | 2,5 s | |
| Spannungsanstieg, typ. | 150 ms | |
| Spannungsanstiegszeit der Ausgangsspannung maximal | 500 ms | |
| Stromnennwert Ia Nenn | 10 A | |
| Strombereich | 0 ... 10 A | |
| ● Anmerkung | +60 ... +70 °C: Derating 3%/K | |
| abgegebene Wirkleistung typisch | 480 W | |
| kurzzeitiger Überlaststrom | ||
| ● bei Kurzschluss während Betrieb typisch | 23 A | |
| Dauer der Überlastfähigkeit bei Überstrom | ||
| ● bei Kurzschluss während Betrieb | 25 ms | |
| konstanter Überlaststrom | ||
| ● bei Kurzschluss während Hochlauf typisch | 11 A | |
| Parallelschaltbarkeit zur Leistungserhöhung | Ja; umschaltbare Kennlinie | |
| Anzahl parallel schaltbarer Geräte zur Leistungserhöhung, Stück | 2 | |
| Wirkungsgrad | ||
| Wirkungsgrad bei Ua Nenn, Ia Nenn, ca. | 93 % | |
| Verlustleistung bei Ua Nenn, Ia Nenn, ca. | 36 W | |
| Regelung | ||
| Netzausregelung dyn. (Ue Nenn ±15 %), max. | 1 % | |
| Lastausregelung dyn. (Ia: 50/100/50 %), Ua ± typ. | 2 % | |
| Ausregelzeit Lastsprung 50 auf 100 %, typ. | 2 ms | |
| Ausregelzeit Lastsprung 100 auf 50 %, typ. | 2 ms | |
| Ausregelzeit maximal | 10 ms | |
| Schutz und Überwachung | ||
| Ausgangsüberspannungsschutz | ja, gemäß EN 60950-1 | |
| Strombegrenzung, typ. | 11 A | |
| Eigenschaft des Ausgangs kurzschlussfest | Ja | |
| Kurzschlussschutz | wahlweise Konstantstromkennlinie ca. 11 A oder speichernde Abschaltung | |
| Dauerkurzschlussstrom Effektivwert | ||
| ● typisch | 11 A | |
| Überlastfähigkeit bei Überstrom bei normalem Betrieb | überlastbar 150 % IaNenn bis 5 s/min | |
| Überlast-/Kurzschlussanzeige | LED gelb für "Überlast", LED rot für "speichernde Abschaltung" | |
| Sicherheit | ||
| Potenzialtrennung primär/sekundär | Ja | |
| Potenzialtrennung | SELV-Ausgangsspannung Ua nach EN 60950-1 und EN 50178 | |
| Schutzklasse | Klasse I | |
| Ableitstrom | ||
| ● maximal | 3,5 mA | |
| Schutzart (EN 60529) | IP20 | |
| Zulassungen | ||
| CE-Kennzeichnung | Ja | |
| UL/cUL (CSA)-Zulassung | cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259 | |
| Explosionsschutz | IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cCSAus (CSA C22.2 No. 213, ANSI/ISA-12.12.01) Class I, Div. 2, Group ABCD, T4 | |
| Eignungsnachweis NEC Class 2 | Nein | |
| FM-Zulassung | - | |
| CB-Zulassung | Ja | |
| Schiffbauapprobation | ABS, GL | |
| EMV | ||
| Störaussendung (Emission) | EN 55022 Klasse B | |
| Netzoberwellenbegrenzung | EN 61000-3-2 | |
| Störfestigkeit (Immunität) | EN 61000-6-2 | |
| Umgebungsbedingungen | ||
| Umgebungstemperatur | ||
| ● während Betrieb | -10 ... +70 °C | |
| — Anmerkung | bei natürlicher Konvektion (Eigenkonvektion) | |
| ● während Transport | -40 ... +85 °C | |
| ● während Lagerung | -40 ... +85 °C | |
| Feuchteklasse nach EN 60721 | Klimaklasse 3K3, 5 … 95% ohne Betauung | |
| Mechanik | ||
| Anschlusstechnik | Schraubanschluss | |
| Anschlüsse | ||
| ● Netzeingang | L1, L2, L3, PE: je 1 Schraubklemme für 0,5 ... 2,5 mm² ein-/feindrähtig | |
| ● Ausgang | +, -: je 2 Schraubklemmen für 0,2 ... 4 mm² | |
| ● Hilfskontakte | 13, 14 (Meldesignal): je 1 Schraubklemme für 0,14 ... 1,5 mm² | |
| Breite des Gehäuses | 70 mm | |
| Höhe des Gehäuses | 125 mm | |
| Tiefe des Gehäuses | 125 mm | |
| einzuhaltender Abstand | ||
| ● oben | 50 mm | |
| ● unten | 50 mm | |
| ● links | 0 mm | |
| ● rechts | 0 mm | |
| Gewicht, etwa | 1,2 kg | |
| Produkteigenschaft des Gehäuses anreihbares Gehäuse | Ja | |
| Montage | auf Normprofilschiene EN 60715 35x7,5/15 aufschnappbar | |
| mechanisches Zubehör | Gerätekennzeichnungsschild 20 mm × 7 mm, pastell-türkis 3RT1900-1SB20 | |
| MTBF bei 40 °C | 664 995 h | |
| sonstige Hinweise | Technische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben) | |
