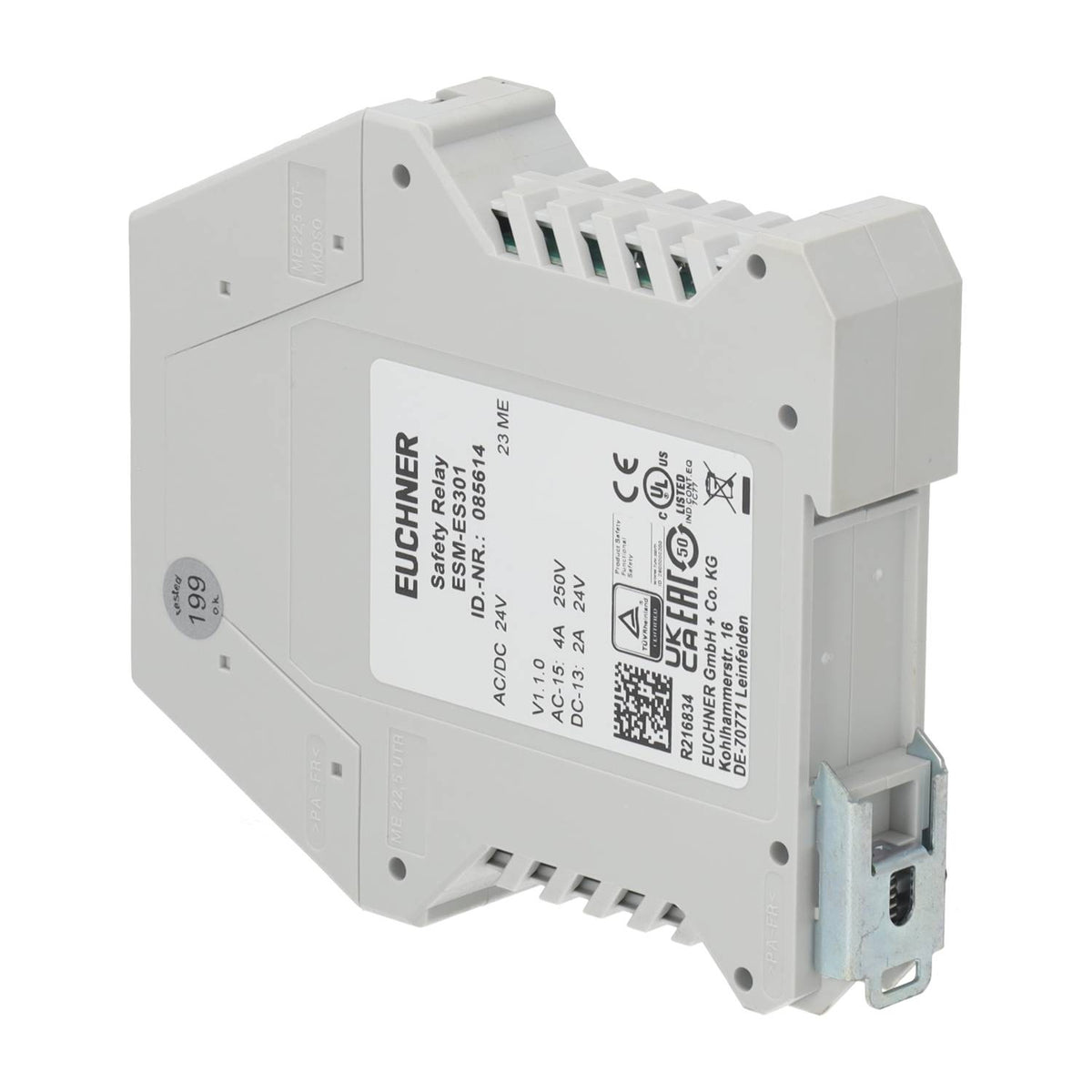

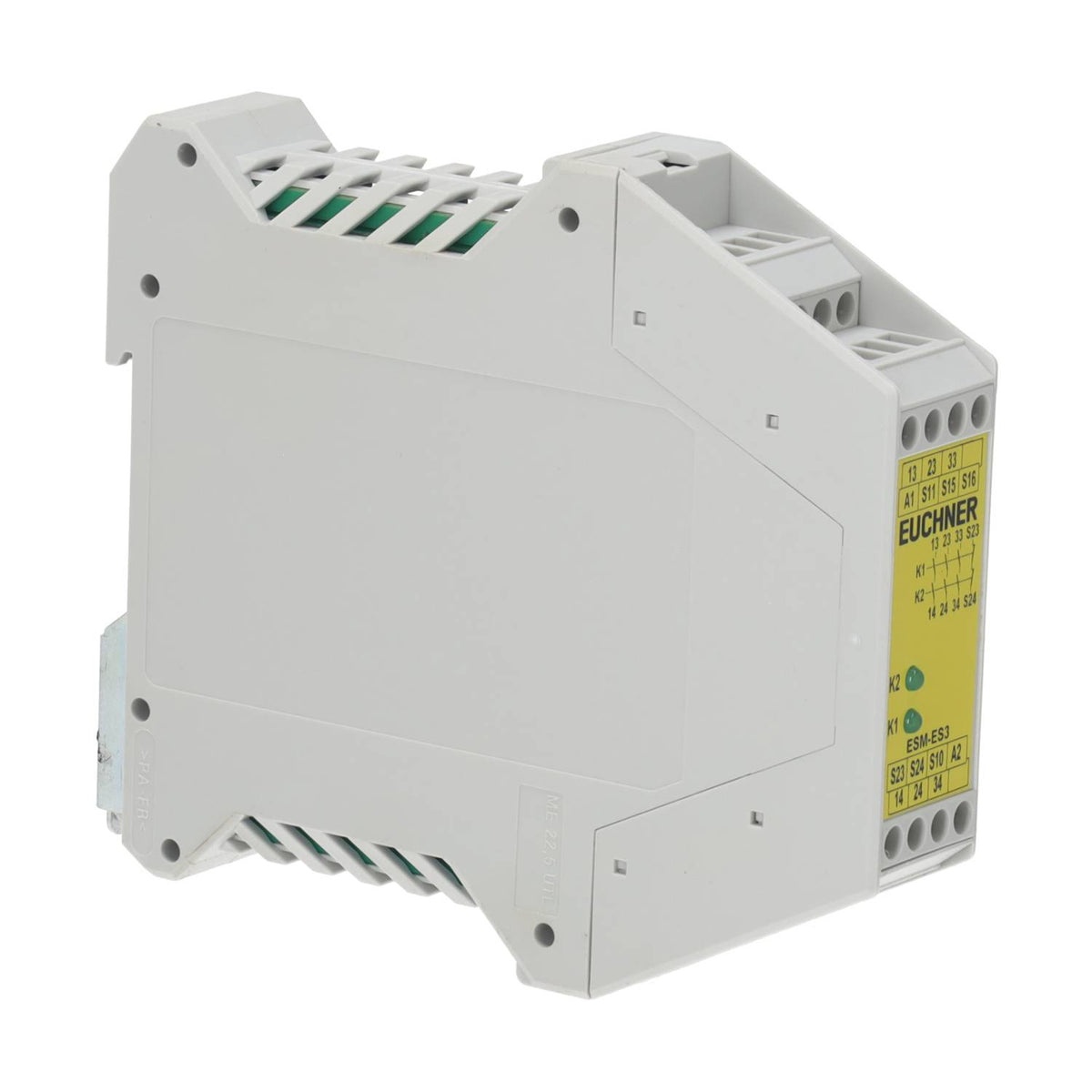

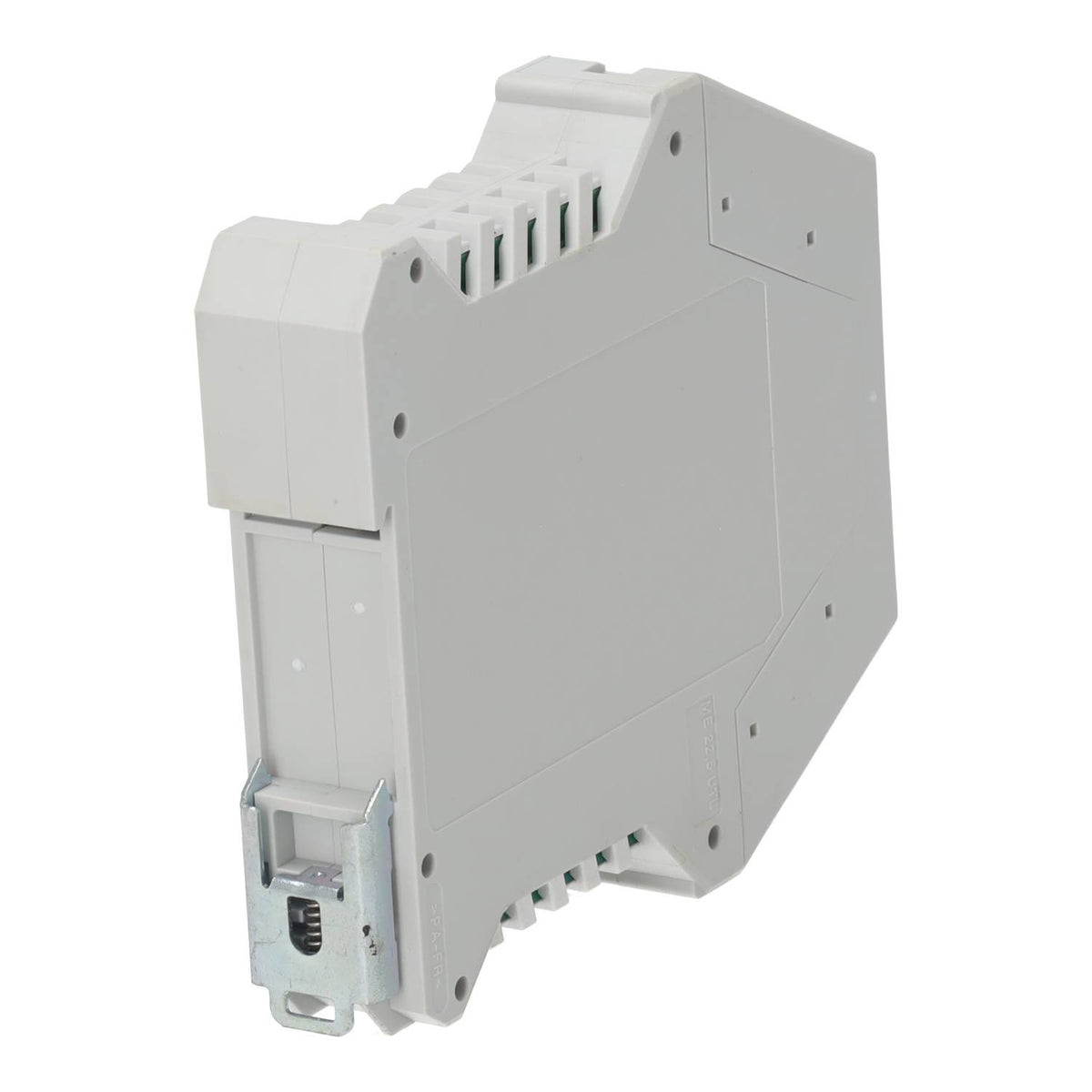

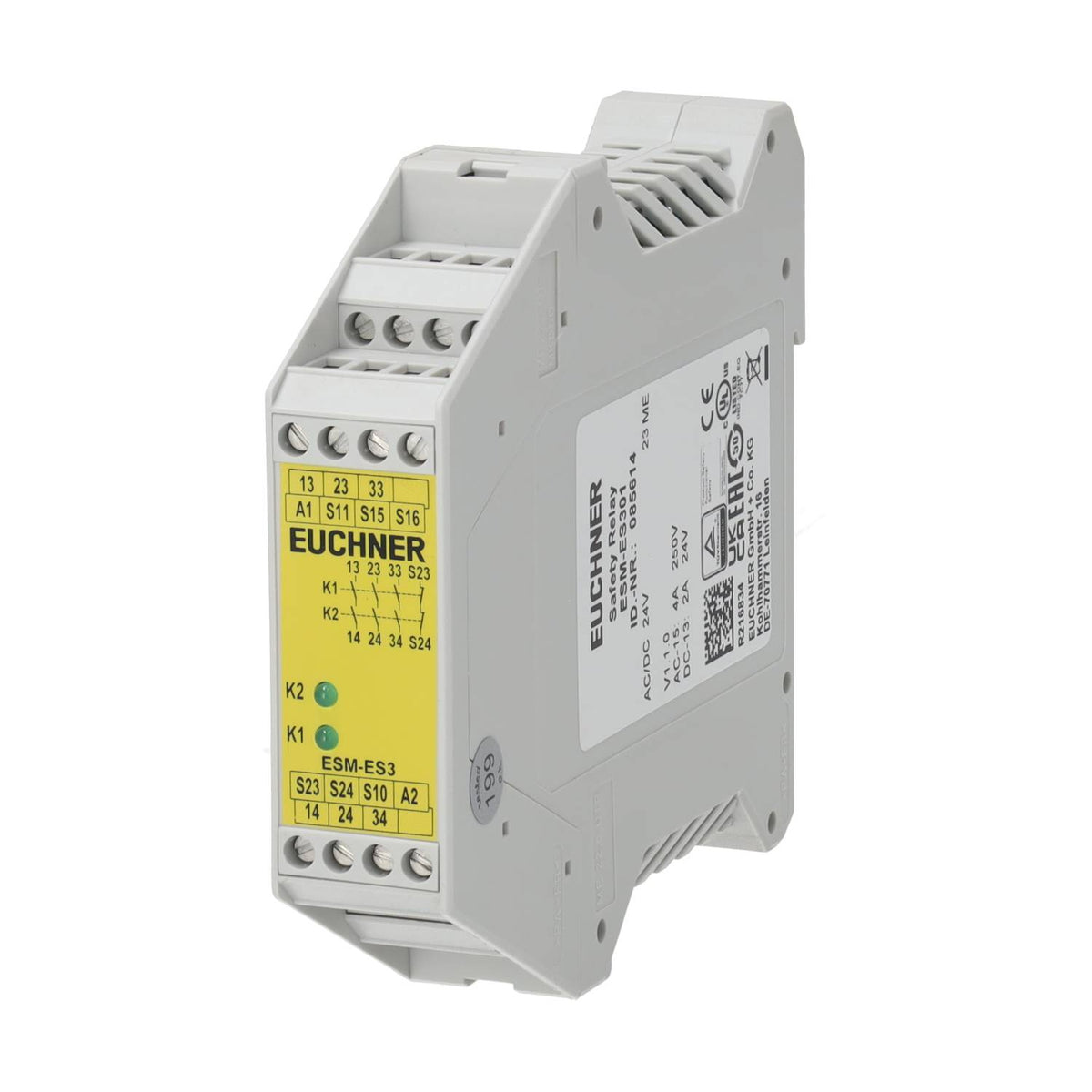

ESM-ES301 (085614)
Kostenloser Versand ab 49€
Weltweiter Versand
- Hersteller: EUCHNER
- Baureihe: ESM-ES3
- Modell: ESM-ES301
- Artikelnummer: 085614
- Geräteart: Sicherheits-Kontakterweiterung / Kontakterweiterungsmodul
- Anwendung: Erweiterung eines EUCHNER ESM-Basisgeräts um zusätzliche Sicherheitskontaktpfade
- Betrieb ohne Basisgerät: Nicht möglich
- Sicherheitsausgänge: 3 sichere, redundante Relaisausgänge
- Sicherheitskontakte: 3 × Schließer
- Meldekontakt: 1 × Öffner als Überwachungskontakt für das Basisgerät
- Fehlerüberwachung: Über EUCHNER ESM-Basisgerät
- Masseschlussüberwachung: Vorhanden
- Schaltzustandsanzeige: LED
- Sicherheitskategorie: Kategorie 4
- Performance Level: PL e
- SILCL: SILCL 3 MAN_Betriebsanleitung-Sicherhei…
- Betriebsspannung: 24 V AC/DC
- Zulässige Spannungsabweichung: ±10 %
- Bemessungsnetzfrequenz bei AC: 50–60 Hz
- Leistungsaufnahme bei 24 V DC: ca. 1,2 W
- Steuerspannung an S11: 24 V DC
- Steuerstrom S11–S14: ca. 40 mA
- Maximale Schaltspannung: 250 V AC
- Schaltleistung Sicherheitskontakte bei AC-Last: 230 V / 1.500 VA / 6 A bei ohmscher Last
- Schaltleistung Sicherheitskontakte AC-15: 230 V / 4 A
- Schaltleistung Sicherheitskontakte bei DC-Last: 24 V / 30 W / 1,25 A bei ohmscher Last
- Schaltleistung Sicherheitskontakte DC-13: 24 V / 2 A
- Maximaler Summenstrom aller Sicherheitskontakte: 10,5 A
- Mindestkontaktbelastung: 24 V / 20 mA
- Kontaktabsicherung: 6 A gG
- Kontaktwerkstoff: AgNi
- Mechanische Kontaktlebensdauer: ca. 1 × 10⁷ Schaltspiele
- Typische Einschaltverzögerung: < 70 ms
- Typische Ausschaltverzögerung: < 20 ms MAN_Betriebsanleitung-Sicherhei…
- Leitungsquerschnitt: 0,14–2,5 mm²
- Anzugsdrehmoment: 0,5–0,6 Nm
- Maximale Steuerleitungslänge: 1.000 m bei 0,75 mm²
- Prüfspannung: 2,5 kV
- Bemessungsstoßspannungsfestigkeit: 4 kV
- Bemessungsisolationsspannung: 250 V
- Schutzart: IP20
- Gewicht: ca. 230 g
- Montage: 35-mm-Tragschiene nach EN IEC 60715 TH35
- Breite: 22,5 mm
- Tiefe: 114 mm
